Jika sebelumnya saya posting 6 LNB kali ini saya posting 7 LNB C-Band + 1 LNB Ku-Band untuk Lock 8 Satelite, perhatikan gambar berikut:
Pengaturan pada receiver:
Chinasat 6a diseqc 1 on
Palapa D diseqc 1 off
Telkom 1 diseqc 2 on
Asia 3s diseqc 2 off
Asiasat 5 diseqc 3 on
Measat 3a diseqc 3 off
ST2 diseqc 4 off
NSS 6 diseqc 4 universal (outo)
Hasilnya:
Dapat dilihat susunan LNB dari timur ke barat kegunaannya untuk lock satelite apa saja di tambah ku band, dan saat saya posting ini yang kuban untuk lock NSS6 walaupun hanya tersisa 10 Channel dengan kualitas siaran sangat biasa-biasa saja, tidak seperti beberapa bulan yang lalu.
Baiklah langsung saja pembahasan tentang pemasangan 8 lnb yang dimaksud seperti pada gambar diatas:
Jarak Antar LNB:
karena dish yang dunakan hanya berukuran 6feet, maka jarak antar lnbnya sebagai berikut:
Chinasat 6A ke Palapa D 22CM diukur dari tengah LNB
Palapa D ke Telkom 1 8CM diukur dari tengah LNB
Telkom 1 Ke Asia 3S Dempet dan bahkan LNB harus sedikit dimodif agar sangat dempet.
Asia 3S ke Asiasat 5 8,2CM diukur dari tengah LNB
Asiasat 5 Ke Measat 3A 15CM diukur dari tengah LNB
Measat 3A ke ST2 dempet dan LNB harus bahkan LNB harus sedikit dimodif agar sangat Dempet.
Skema Pemasangan LNB:
pada umunya jika memasang 4 LNB dalam 1 dish kedudukan LNB lurus, namun untuk 7 LNB dish 6 feet seperti punya saya tidak sama lurus, perhatikan gambar berikut:
Ini merupakan skema pemasangan LNB pada dish mesh 6 feet milikku, dapat kita lihat posisinya tidaklah lurus, kecuali keempat LNB yang biasa digunakan dalam 1 dish itu dibuat lurus, dan tambahannya perhatikan gambar diatas. garis titik-titik yang berwarna merah adalah 00 (0 dejajat pada LNB) atau kelurusan besi yang terdapat dalam LNB.
Tihang fokus ditempatkan/dipasang di tengah-tengah antara Asia 3s dan Telkom 1, untuk menetukan letak dan jarak kita harus benar-benar teliti dalam menyusunnya agar kita bisa mendapatkan hasil yang maksimal, walaupun hasil dari apa yang saya buat ini memang masih terdapat kekurangan, beberapa channel yang memerlukan kualitas signal besar tidak bisa ke lock seperti yang dari palapa D TP untuk MWD TV itu tidak ter lock, Telkom 1 semua terlock, sampai TP untuk Indonesia Network pun terlock yang isinya beberapa Channel TV daerah dan beberapa channel TV mancanegara, Asia 3s TP untuk XINGKONG tidak terlock, Asiasat 5 TP untuk Trace Sport tidak terlock.
Pengaturan Diseqc:
Gambar Skema pengaturan diseqc:
Chinasat 6a diseqc 1 on
Palapa D diseqc 1 off
Telkom 1 diseqc 2 on
Asia 3s diseqc 2 off
Asiasat 5 diseqc 3 on
Measat 3a diseqc 3 off
ST2 diseqc 4 off
NSS 6 diseqc 4 universal (outo)
Hasilnya:
Chinasat 6A CCTV10 Frek: 4080 H 27499
Palapa D RCTI Frek: 3774 H 6519
Telkom 1 Trans TV Frek: 4085 H 6000
Asia 3S Lotus Frek: 3880 H 27500

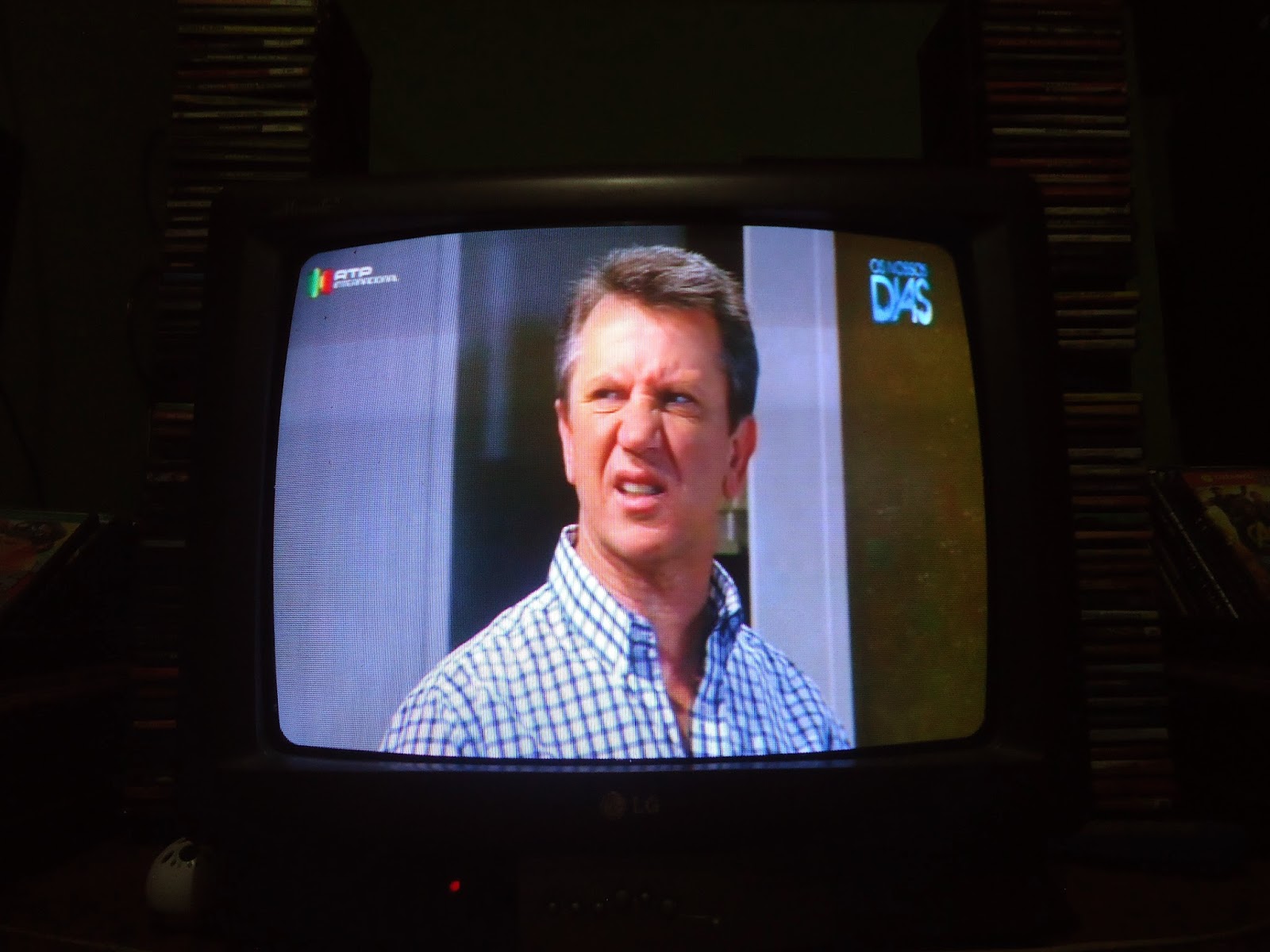

Asiasat 5 RTP International Frek: 4000 H 28125
Measat 3a UNTV Frek : 3705 H 4290
Untuk measat 3a C Band hanya mendapat 1 Channel TV, dikarenakan LNB tidak menggunakan dudukan (Breket) hanya diikat dengan karet bekas ban motor dan LNB yang digunakan sudah lemah, sisa dari eksperimen modifikasi untuk menggabungkan universal.
ST2 Taiwan Frek: 3629 H 24700
NSS6 Lamkong Frek: 11786 V 27499
Demikian postingan kali ini, semoga bermanfaat buat yang suka operak-operek parabola dan buat anda sekalian yang kebetulan berkunung ke Blog saya ini.
Semua orang dapat melakukan hal ini, kuncinya hanya ketelitian dan kesabaran pasti akan mendapat hasil yang maksimal.
